USV & Netzersatz

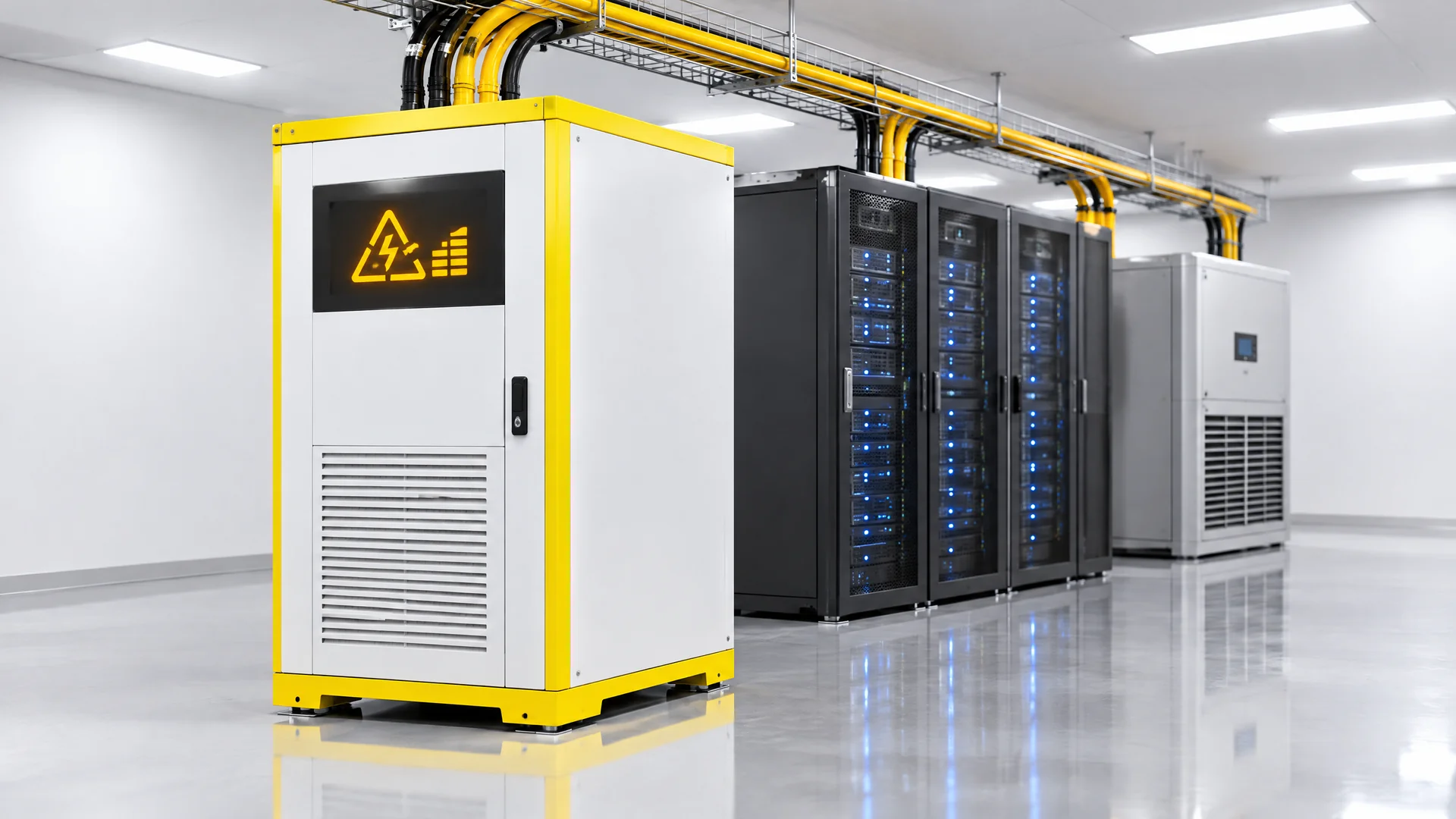

Mit der Zeit werden an eine bestehende USV häufig weitere Verbraucher angeschlossen, ohne dass die ursprüngliche Dimensionierung überprüft wird. Jedes zusätzliche Gerät erhöht die Grundlast, bis die Kapazitätsgrenze irgendwann überschritten wird – oft unbemerkt, bis der Alarm erscheint.

Geräte mit Elektromotoren, etwa Kühlaggregate, Pumpen oder bestimmte Bürogeräte, ziehen beim Einschalten kurzzeitig ein Vielfaches ihrer Nennleistung. Diese Anlaufströme können eine knapp dimensionierte USV kurzfristig in den Überlastbereich bringen, selbst wenn die Dauerlast im normalen Betrieb unproblematisch wäre.

Wurde die Anlage von Anfang an zu knapp für die tatsächliche oder geplante Last ausgelegt, ist die Überlastmeldung kein Einzelfall, sondern ein Dauerzustand bei höherer Auslastung. Hier hilft keine kurzfristige Maßnahme, sondern nur eine Neudimensionierung.

In redundanten N+1-Systemen übernimmt im Störungsfall einer Einheit die verbleibende USV die komplette Last. Ist diese für den Vollbetrieb allein nicht ausreichend dimensioniert, kann die übernehmende Einheit in Überlast geraten, obwohl im Normalbetrieb mit beiden Einheiten alles unauffällig war.

Seltener, aber möglich: Ein Kurzschluss oder ein Isolationsfehler in der nachgeschalteten Verkabelung kann einen sehr hohen, scheinbaren Lastanstieg erzeugen, der von der USV ebenfalls als Überlast interpretiert wird. Hier liegt die eigentliche Ursache nicht in der angeschlossenen Geräteleistung, sondern in einem elektrischen Fehler.

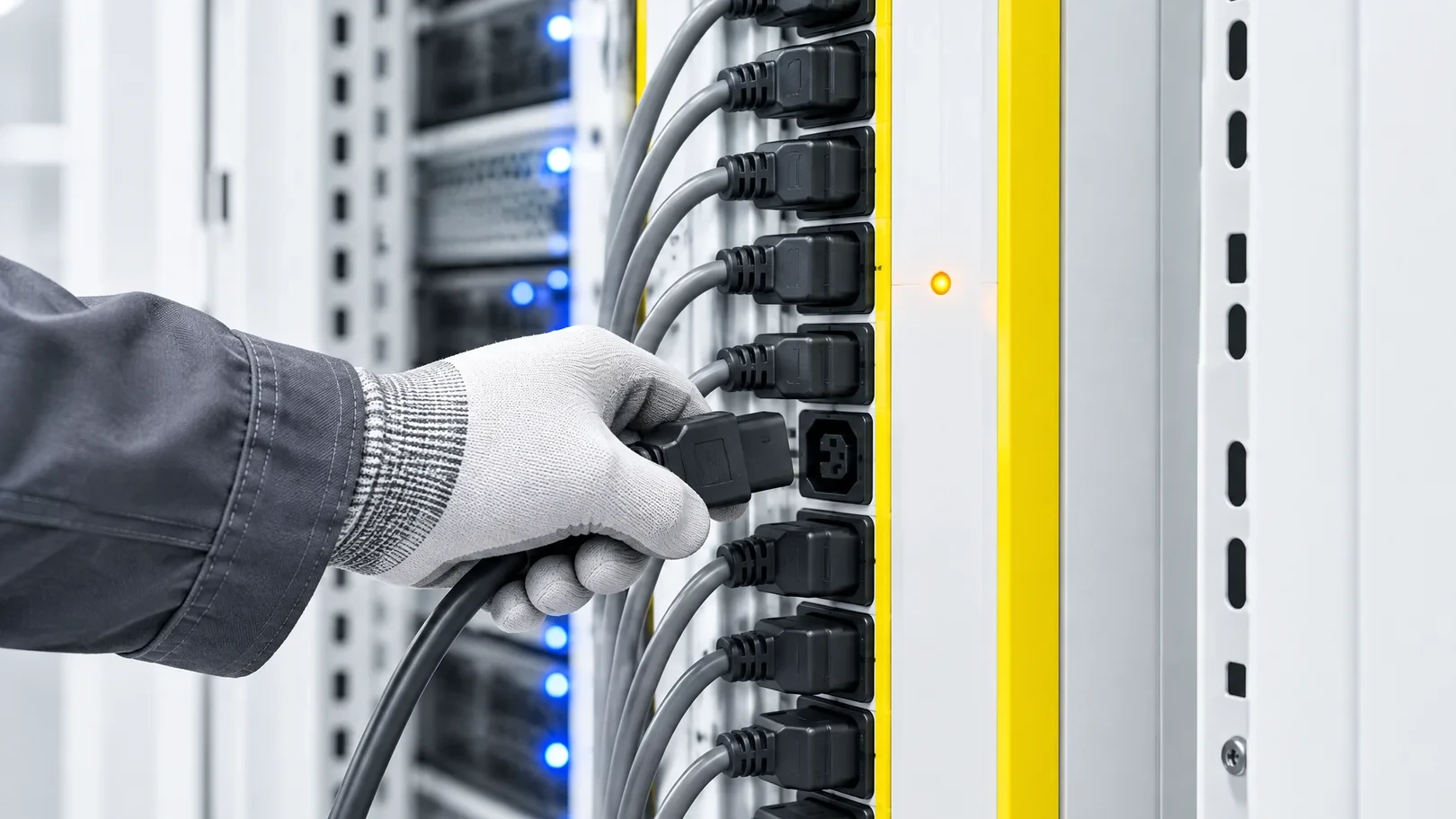

Als erste Maßnahme sollten alle nicht zwingend notwendigen Verbraucher von der USV getrennt werden, um die Last unmittelbar zu reduzieren. Anschließend die tatsächliche Auslastung im Display ablesen und mit der Nennleistung der Anlage vergleichen. Tritt die Meldung nur kurzzeitig beim Einschalten bestimmter Geräte auf, deutet das auf Anlaufströme hin. Bleibt die Überlast dauerhaft bestehen, auch nach dem Abklemmen unkritischer Verbraucher, liegt entweder eine grundsätzliche Unterdimensionierung oder ein elektrischer Fehler vor.

Wenn die Überlastmeldung wiederholt auftritt, wenn sie auch nach dem Trennen unkritischer Geräte bestehen bleibt, wenn ein redundantes System im Störungsfall in Überlast gerät, oder wenn ein elektrischer Fehler als Ursache vermutet wird, sollte ein Fachbetrieb die Lastsituation und die Dimensionierung der Anlage prüfen. Mehr zu den grundsätzlichen Signalmustern einer USV, einschließlich kurzer Hinweise zur Überlast, lässt sich auch im Ratgeber USV piept – was bedeutet das? nachlesen.

Eine USV sollte nicht exakt auf die heutige Last, sondern mit einem angemessenen Sicherheitspuffer für künftiges Wachstum und für Anlaufströme dimensioniert werden. Steurer ermittelt im Erstgespräch das tatsächliche Lastprofil, einschließlich der Anlaufströme kritischer Geräte, und legt die Anlage entsprechend aus – statt nach einer pauschalen Faustregel vorzugehen.

Ein vollständiger USV-Ausfall kündigt sich selten ohne Vorzeichen an. Häufig gehen ihm Meldungen wie ein anhaltender Piepalarm oder eine Aufforderung zum Batterietausch voraus, die im laufenden Betrieb übersehen oder ignoriert wurden. Eine jährliche Wartung mit Kapazitätsprüfung deckt nachlassende Batterien und beginnende Elektronikprobleme frühzeitig auf. Für besonders kritische Lasten empfiehlt sich zusätzlich eine redundante Auslegung, bei der eine zweite USV den Ausfall der ersten abfängt.

Ist die Batterie mechanisch getrennt, ein interner Sicherungsautomat im Batteriekreis ausgelöst oder die Batterie so tief entladen, dass sie keine ausreichende Leistung mehr liefert, kann die USV den Wechselrichterbetrieb nicht aufrechterhalten – die Last fällt trotz erkanntem Netzausfall aus.

Das Bauteil, das physisch zwischen Netz- und Batteriebetrieb umschaltet, kann selbst defekt sein – etwa durch Verschleiß der Kontakte oder einen elektronischen Fehler im Steuersignal. In diesem Fall registriert die USV zwar korrekt den Netzausfall, die eigentliche Umschaltung findet aber nicht statt.

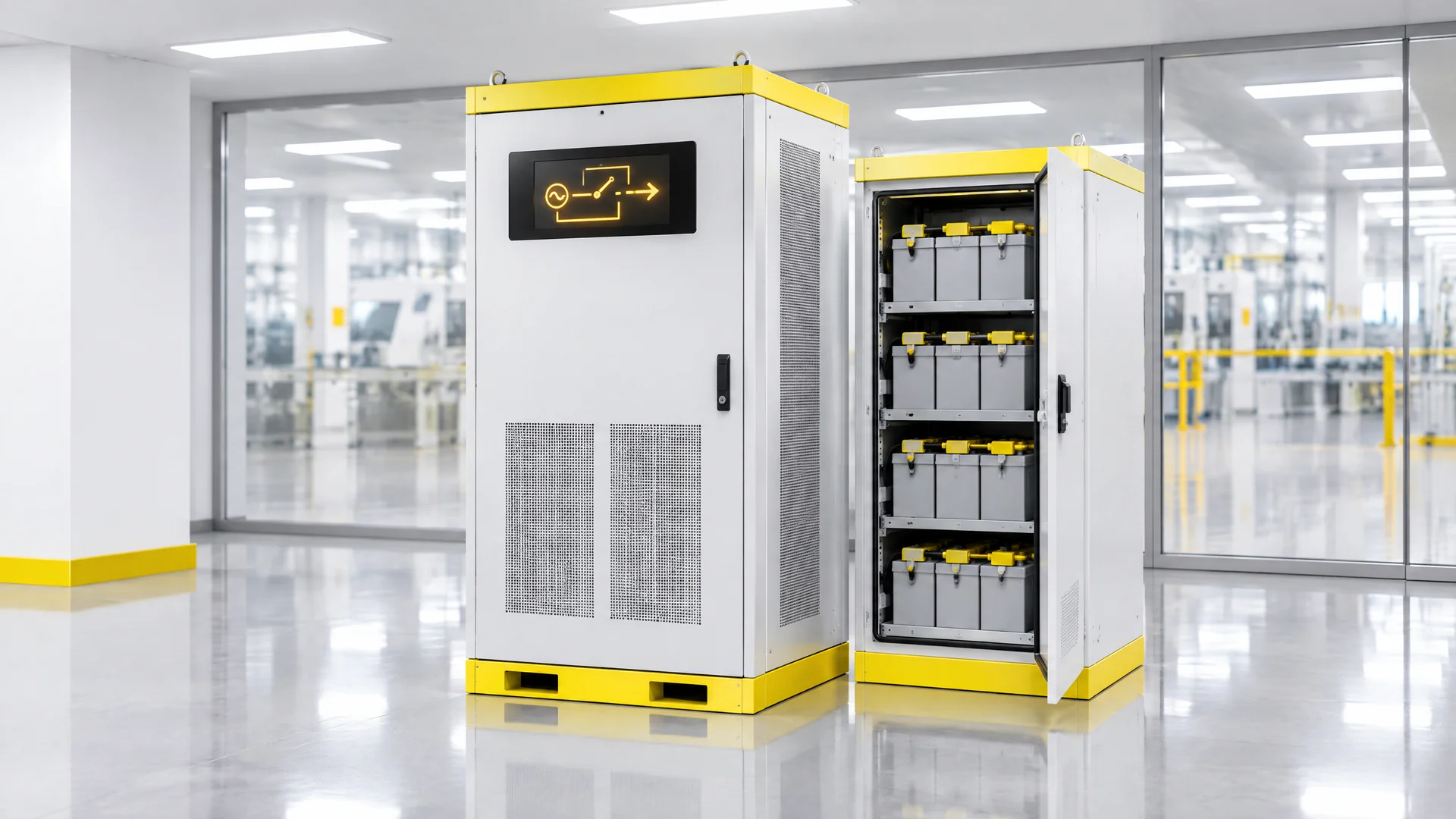

Wurde die Anlage für Wartungsarbeiten in den manuellen Bypass-Modus versetzt und danach nicht zurückgesetzt, durchläuft die Last die USV ungeschützt am Netz vorbei. Im Bypass-Betrieb findet bei einem Netzausfall keine Umschaltung auf Batterie statt – die Last fällt mit dem Netz gemeinsam aus. Mehr zu diesem Betriebszustand findet sich auch im Ratgeber zum Thema USV piept, da der Wechsel in den Bypass-Betrieb dort als eine der möglichen Alarmursachen beschrieben wird.

Falsch eingestellte Schwellenwerte für die Spannungserkennung können dazu führen, dass die USV einen tatsächlichen Netzausfall nicht als solchen erkennt, etwa wenn der Toleranzbereich zu weit eingestellt ist. Auch ein fehlerhaftes Firmware-Update kann die Transferlogik beeinträchtigen.

In seltenen Fällen erkennt die interne Steuerung den Defekt der eigenen Transferfunktion nicht und gibt dementsprechend auch keine Warnmeldung aus. Das ist der gefährlichste Fall, weil er sich der regulären Selbstüberwachung entzieht und nur durch einen aktiven, kontrollierten Test sichtbar wird.

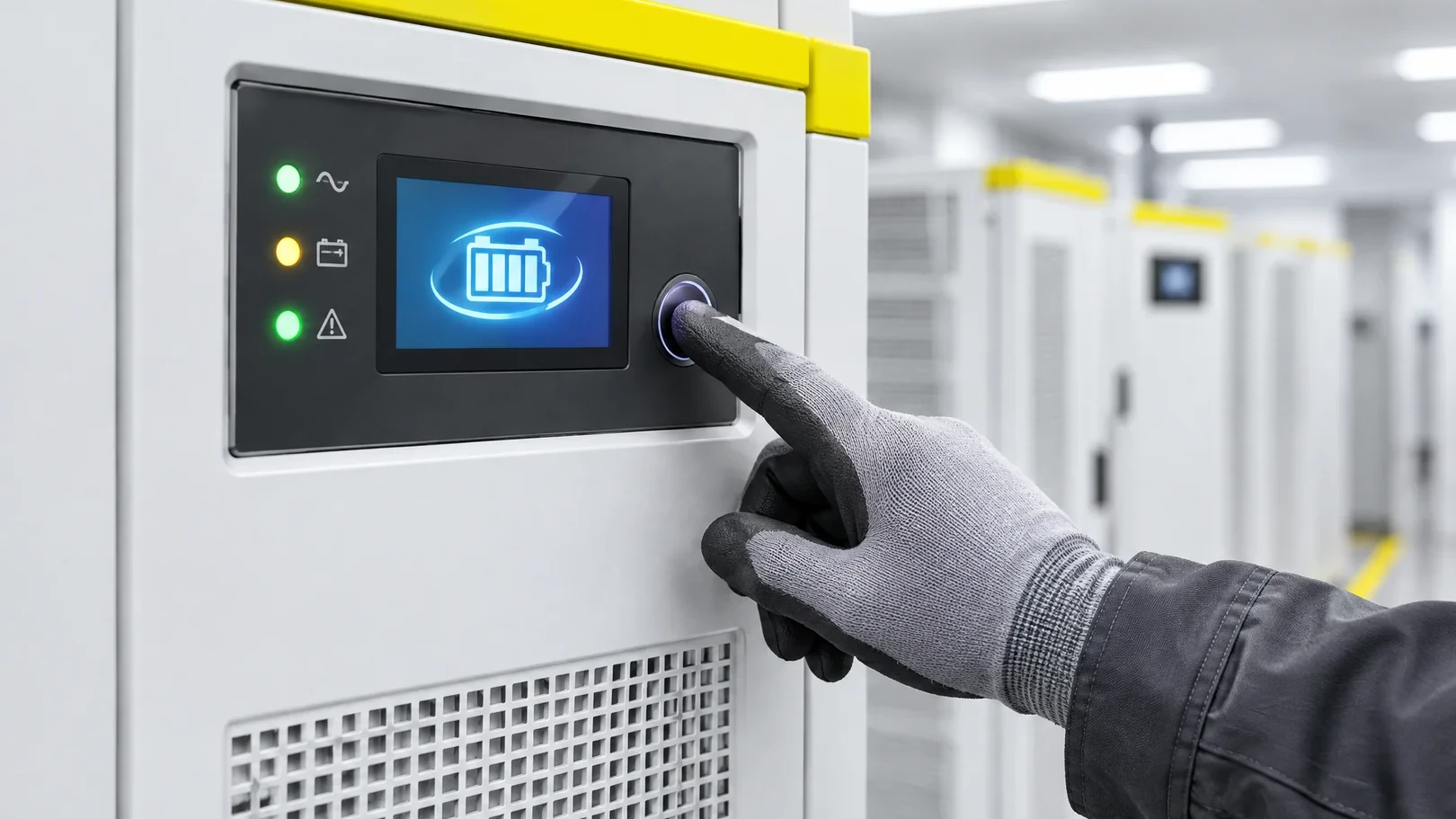

Zunächst prüfen, ob die Anlage im Display einen Bypass-Status anzeigt – das ist der häufigste und am einfachsten zu erkennende Fall. Anschließend, wenn möglich und sicherheitstechnisch vertretbar, einen kontrollierten Kurzzeittest auslösen und die tatsächliche Umschaltzeit beobachten oder protokollieren lassen. Bei kritischen Lasten sollte dieser Test grundsätzlich gemeinsam mit einem Fachbetrieb und außerhalb sensibler Betriebsphasen erfolgen. Das Testergebnis ist dokumentationspflichtig, unabhängig vom Ausgang.

Immer dann, wenn die Anlage im Bypass-Betrieb läuft, ohne dass dies beabsichtigt ist, wenn ein Kurzzeittest die geforderte Umschaltzeit nicht einhält, oder wenn die Anlage eine kritische Infrastruktur absichert und der letzte dokumentierte Umschalttest mehr als zwölf Monate zurückliegt, gehört die Prüfung in die Hände eines qualifizierten USV-Fachbetriebs.

Ein Transferfehler lässt sich im laufenden Normalbetrieb kaum zufällig entdecken – er zeigt sich nur im Test oder im echten Ernstfall. Eine jährliche Wartung mit kontrolliertem Umschalttest und Kapazitätsprüfung ist deshalb keine Formalität, sondern der einzig verlässliche Weg, diese stille Fehlerquelle zu erkennen, bevor sie zum Problem wird. Steurer führt diese Tests im Rahmen herstellerunabhängiger Wartungsverträge durch und dokumentiert das Ergebnis vollständig.

Der einfachste, aber häufig übersehene Fall: Liegt am Netzeingang der USV überhaupt eine Spannung an? Eine ausgelöste vorgeschaltete Sicherung, ein gezogener Stecker oder ein Stromausfall im Gebäude können dazu führen, dass die USV ohne jede Reaktion bleibt, weil ihr selbst keine Energie zugeführt wird.

Viele USV-Anlagen verfügen über interne Sicherungen oder einen vorgeschalteten Leitungsschutzschalter, der bei einer Überlast oder einem Kurzschluss am Ausgang auslöst. Ist dieser Schalter gefallen, bleibt die Anlage tot, obwohl der Defekt unter Umständen geringfügig ist.

Bei manchen USV-Modellen ist für den Start ein Mindestladezustand der Batterie erforderlich, insbesondere wenn die Anlage zuvor länger spannungslos war. Ist die Batterie tiefentladen, mechanisch getrennt oder fehlt sie ganz, kann die USV nicht hochfahren, selbst wenn am Eingang Netzspannung anliegt.

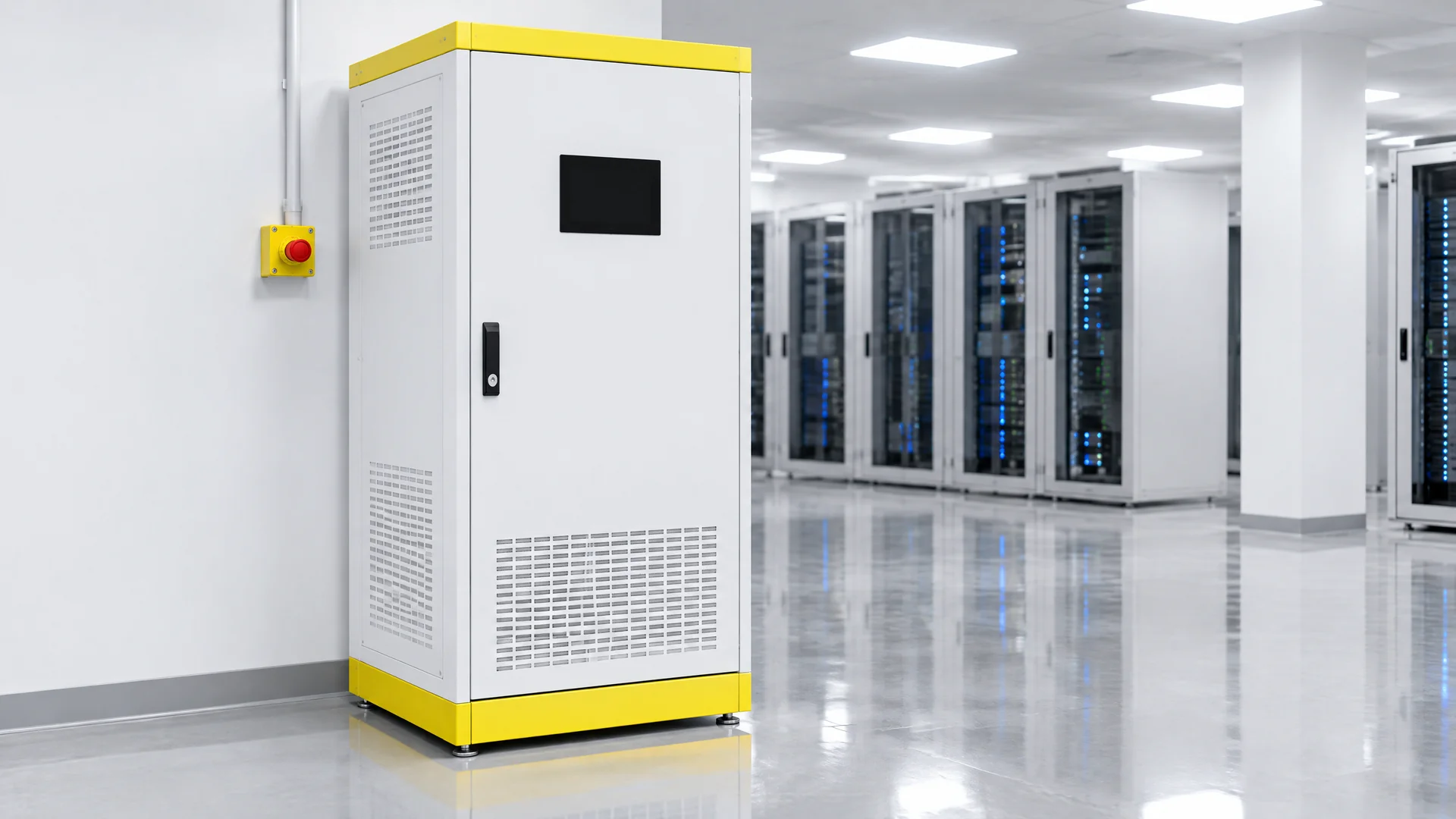

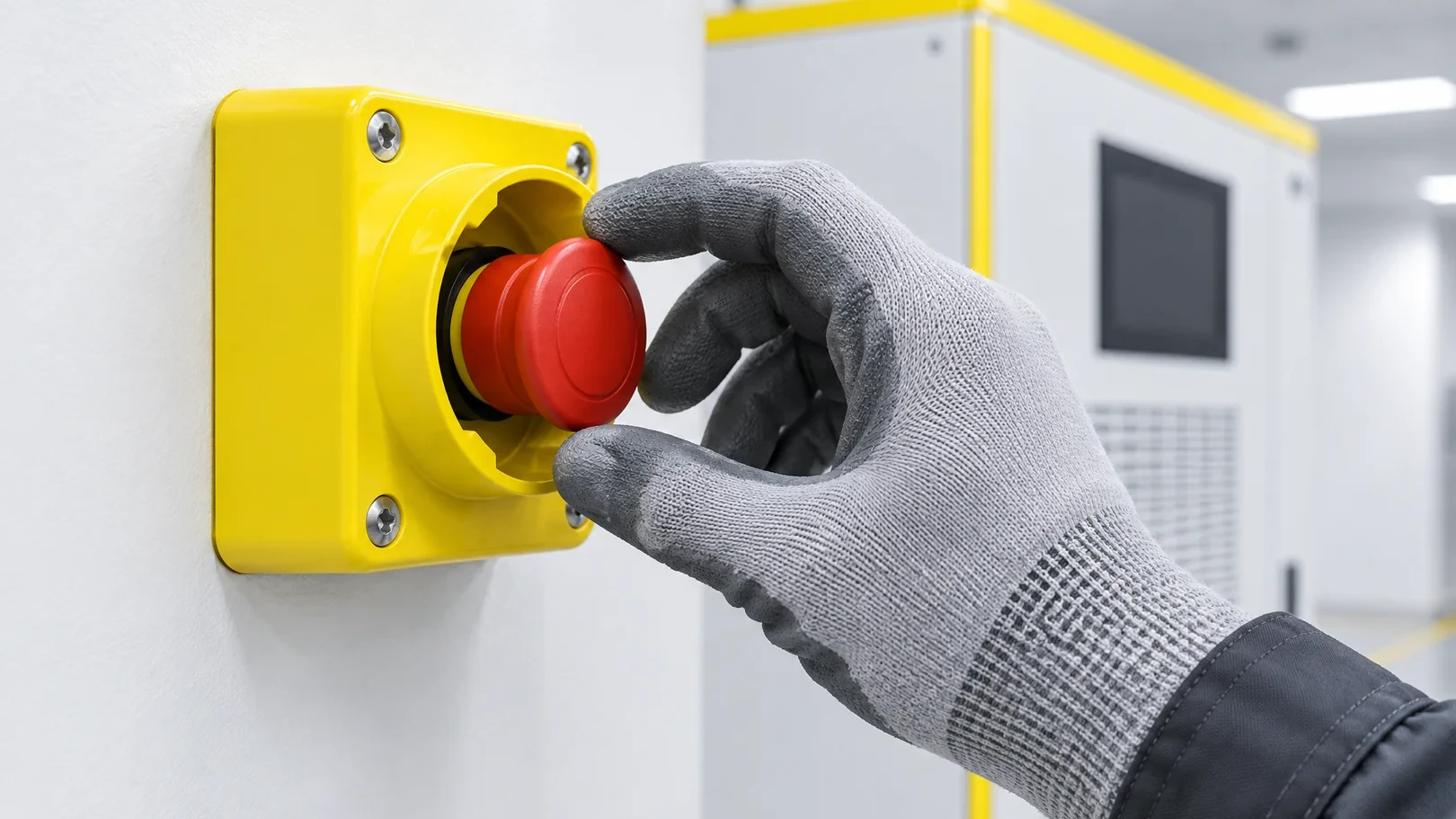

Größere USV-Anlagen verfügen über einen Notausschalter (Emergency Power Off), der die Anlage und ihre Ausgänge sofort und vollständig abschaltet. Wird dieser Schalter versehentlich betätigt, etwa bei Arbeiten in der Nähe des Schaltschranks, bleibt die USV bis zur manuellen Rückstellung komplett inaktiv – unabhängig vom tatsächlichen technischen Zustand.

Ein Defekt im Wechselrichter, in der Ladeelektronik oder in der internen Steuerung kann dazu führen, dass die Anlage gar nicht mehr reagiert. Dieser Fall ist von außen nicht eindeutig von den vorangehenden Ursachen zu unterscheiden und erfordert in der Regel eine fachkundige Diagnose vor Ort.

Bei komplexeren USV-Systemen mit eigener Steuerungssoftware kann auch ein Firmware-Fehler oder ein fehlgeschlagenes Update dazu führen, dass die Anlage nicht mehr ordnungsgemäß startet. Ein Reset nach Herstellervorgabe kann in manchen Fällen helfen, sollte aber bei kritischer Infrastruktur mit einem Fachbetrieb abgestimmt werden.

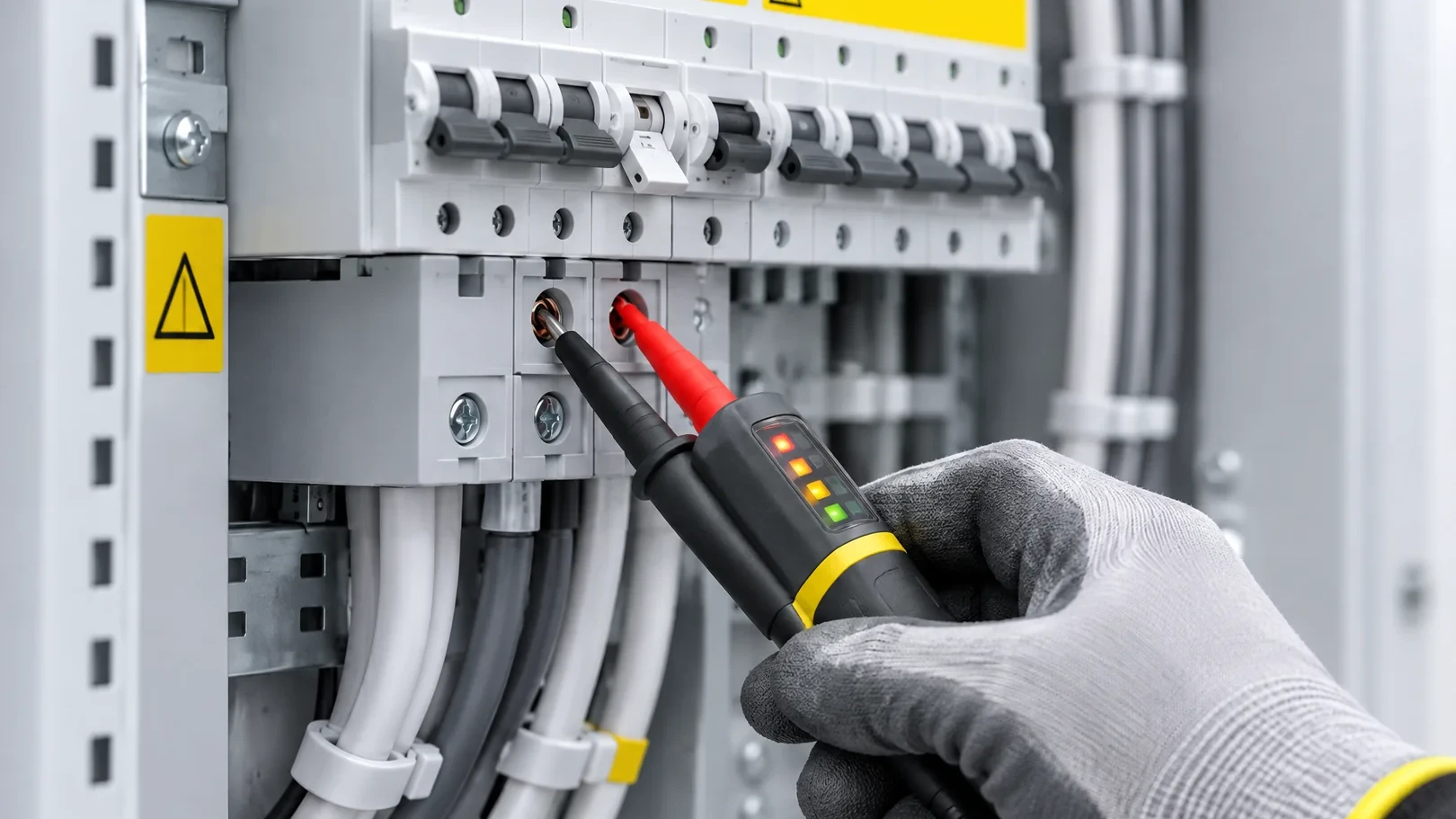

Zunächst die Eingangsspannung an der USV mit einem Spannungsprüfer kontrollieren. Dann die Stellung eines eventuell vorhandenen Notausschalters (EPO) prüfen – dieser wird in der Hektik leicht übersehen. Anschließend interne und vorgeschaltete Sicherungen kontrollieren. Ist all das in Ordnung, den Batterieanschluss prüfen, sofern zugänglich und gefahrlos möglich. Bleibt die Anlage weiterhin ohne Reaktion, deutet das auf einen internen Hardware- oder Steuerungsfehler hin, der nicht mehr eigenständig behoben werden sollte.

Bei kritischer Infrastruktur – Serverräume, medizinische Geräte, Sicherheitssysteme – sollte bei einem Totalausfall unverzüglich ein Fachbetrieb eingeschaltet werden, unabhängig davon, ob die Ursache zunächst banal erscheint. Das gilt ebenso, wenn die einfache Prüfung von Eingangsspannung, Sicherungen und EPO-Schalter keine Erklärung liefert, oder wenn ein interner Hardwarefehler vermutet wird.

Ein vollständiger USV-Ausfall kündigt sich selten ohne Vorzeichen an. Häufig gehen ihm Meldungen wie ein anhaltender Piepalarm oder eine Aufforderung zum Batterietausch voraus, die im laufenden Betrieb übersehen oder ignoriert wurden. Eine jährliche Wartung mit Kapazitätsprüfung deckt nachlassende Batterien und beginnende Elektronikprobleme frühzeitig auf. Für besonders kritische Lasten empfiehlt sich zusätzlich eine redundante Auslegung, bei der eine zweite USV den Ausfall der ersten abfängt.
